5G/NR 学习笔记: SSBRI 之 PSS，SSS，PBCH，PBCH，DMRS，PBCH在SSB的资源块上的分配方式（2/7）
关于SSB的时频分配在38.211-7.4.3.1中有详细的描述。以下是一些总结。SS/PBCH包括240个连续子载波（编号0-239），及20个RB。UE可以设置RE为0。有两类SS/PBCH：Type A 和 Type B时频位置如下图（38.211- Table 7.4.3.1-1: Resources within an SS/PBCH block for PSS, SSS, ...
·
SS Block(SSB)指的是Synchronization Signal Block，实际上指 Synchronization/PBCH block 因为同步信号和PBCH信道一直是打包在一起的. SSB包括两个部分：
- Synchronization Signal : PSS (Primary Synchronization Signal), SSS (Secondary Synchronization Signal)
- PBCH : PBCH DMRS and PBCH (Data)
关于SSB的时频分配在38.211-7.4.3.1中有详细的描述。以下是一些总结。
- SS/PBCH包括240个连续子载波（编号0-239），及20个RB。
- UE可以设置RE为0。
- 有两类SS/PBCH：Type A 和 Type B

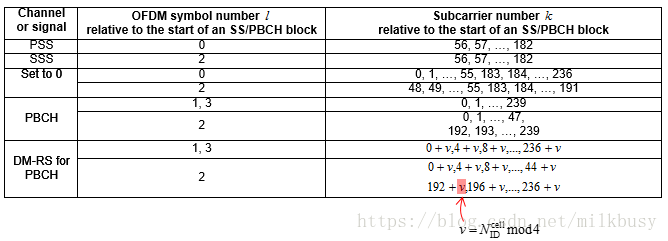

- 时频位置如下图（38.211- Table 7.4.3.1-1: Resources within an SS/PBCH block for PSS, SSS, PBCH, and DM-RS for PBCH ）
为了形象表示表格中时频资源，见下图。PBCH DMRS是随着小区ID变化的。
